[ 기계 요소 ] 볼트란? 볼트의 종류, 볼트 규격



다양한 기계, 건축, 전자부품 등의

다양한 분야에서

두가지의 물체를 결합, 조립하기위해

흔하게 사용되는 것이 바로 볼트(Bolt)이죠.



오늘은 이러한 볼트의 다양한 종류와 규격,

볼트와 관련된 각종 용어들에 대해서

설명하고자 합니다.



볼트의 분류 방법으로는

크게 세가지로 분류 할 수 있습니다.



1. 형상

 - 육각볼트, 사각볼트, 무두렌치볼트 등

2. 결합 방법

 - 관통볼트, 탭볼트, 스터드볼트 등

3. 용도

 - 아이볼트, T-볼트, 나비볼트 등



하지만 이러한 분류를

정확하게 구분짓기는 어렵습니다.



예를 들어, 어떠한 볼트를

무조건 어떤 용도로만 사용해라

라고 하는 것은 없기 때문이죠.



다양한 분야에서 사용되는 볼트



흔히 사용되는 볼트의 종류는

아래의 그림들과 같습니다.



육각렌치 볼트

육각 볼트

      둥근머리       육각렌치 볼트

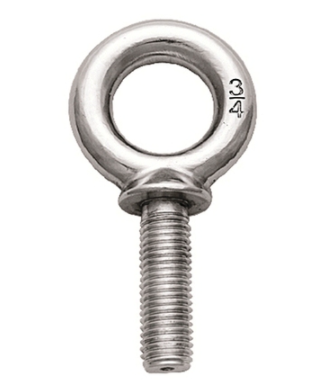

아이(Eye) 볼트

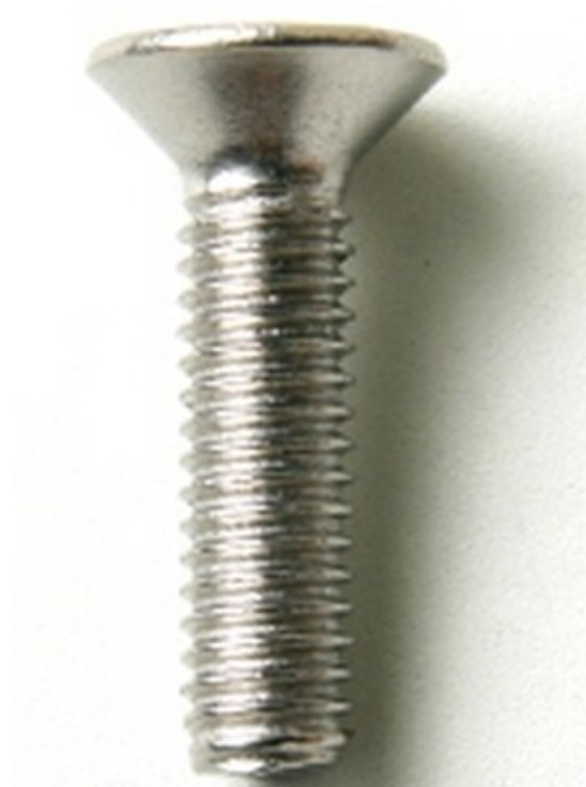

접시머리 볼트



육각 렌치 볼트

※ 볼트 용어

1. M의 의미는 무엇인가?

 - 볼트의 나사산 (조립되는 부분)의 지름

    (M6 = 나사부분 지름 6mm, 6파이)

  - 규격은 게시글 중, Bolt 규격 게시글 참고



2. 나사 피치?

 - 나사산의 서로 대응하는 두 점 사이의 거리

   (쉽게, 나사산과 나사산 사이 거리)

 - 규격은 게시글 중, Bolt 규격 게시글 참고



3. 나사 길이?

 - 나사의 머리부분을 제외한 길이

 - Ex) M6x10L = 나사가 있는 부분만 10mm

볼트 길이와 M의 의미
