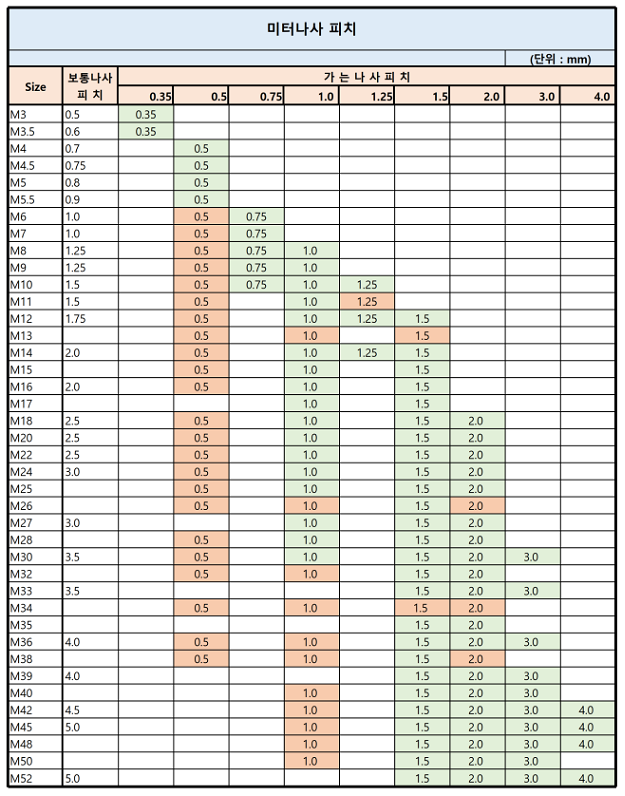

많이 사용하는 볼트, 너트 (미터나사) 단위의 크기별 피치 정리 입니다.
보통나사피치, 가는나사피치가 구분되어 있습니다.
설계 작업시에 활용 바랍니다.
미터나사 피치.xlsx
0.01MB
