PLC란 무엇인가? PLC의 기초



현재는 여러 산업 분야에 자동화 기술이 적용되면서,

여러 공장에 자동화 설비 등에  PLC 기술이 적용되어 있습니다.



오늘은 이러한 제어 방법. 즉, PLC란 무엇인지?

PLC는 어떻게 구성되어 있는지? 또, PLC를 적용 시 특징과 장점에 대해서

기본적인 정보에 대해서 알아보는 시간을 가져보도록 하겠습니다.



※ PLC란 무엇인가? (Programmable Logic Controller)

 -  제어 반 내의 릴레이, 타이머, 카운터 등의 기능을

반도체 소자 등으로 대체, 기본적인 시퀀스 제어 기능에
연산 기능을 추가하여 프로그램 제어가 가능토록 한 제어 장치.



예)

☞ 1개의 솔레노이드 밸브를 5초 동안 동작

  -> 스위치, 타이머, 솔레노이드 밸브 사용

☞ 10개의 솔레노이드 밸브를 5초 간격으로 동작?

  -> 프로세스가 복잡하거나 규모가 크면, PLC를 사용하는 것이 유리

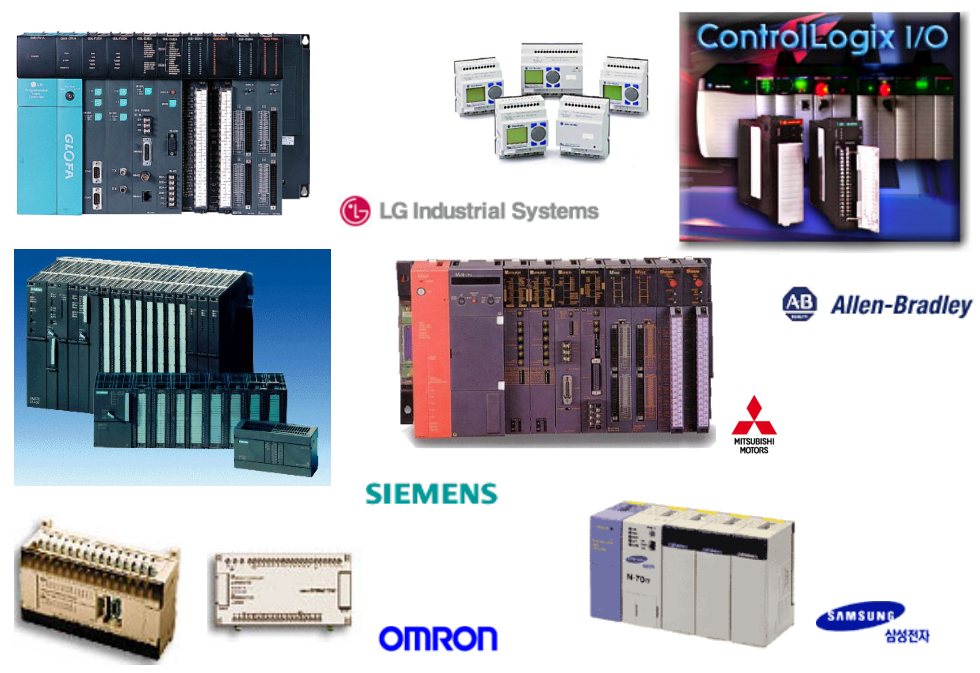

다양한 브랜드의 PLC



※ PLC의 특징?

 - 릴레이, 카운터, 타이머 등의 기능을 프로그램으로 처리



 - 데이터 처리가 용이 (논리, 산술, 비교연산 등)



 - 자가 진단 (이상처리 신호 출력) 기능



 - 시퀀스, 프로세스 진행상황 및 내부 논리상태 모니터링 가능



 - 원거리 제어



 - 프로그램의 저장 및 변경 등이 자유로움



 - PC와의 데이터 교환



※ PLC 사용 시 장점?

1. 높은 경제성

 - 반도체 소자를 이용한 소형, 모듈화 등



2. 기획(설계, 관리) 우수

 - 설계의 용이성, 부품 배치 간략화, 시운전 및 관리의 용이



3. 높은 신뢰도

   - 무접점 회로



 4. 보수 용이

  - 동작 표시, 자기진단, 모니터링 등



 5. 납기 단축

   - 부품수배 기간 단축, 배선 작업의 간소화



 6. 제어내용의 보존성 향상

  - 프로그램 보존의 용이

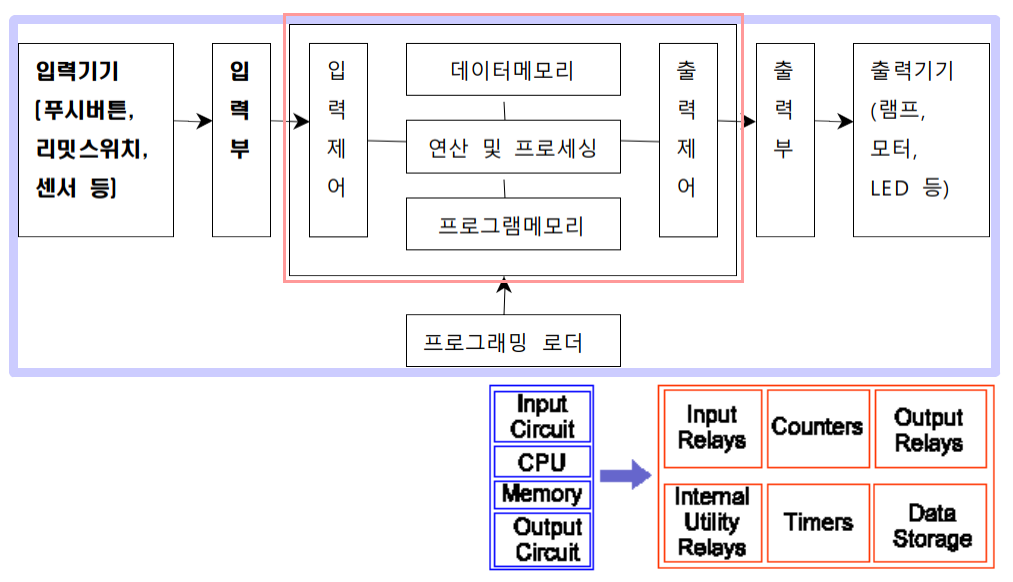

※ PLC의 하드웨어 구조

PLC 하드웨어 기본 구조



※ PLC vs Relay ??

◎ 배선

 - 릴레이  : 실제 배선 – Hard wired 로직

 - PLC      : 실제 배선 없음 - Soft wired 로직

               (입,출력기기는 실제 배선 필요)



◎ 제어 처리 방법.

 - 릴레이  : 병렬 (전기적 신호에 의한 동시처리)

 - PLC      : 직렬 (한 순간에 한 개의 처리)



◎ 사용 접점

 - 릴레이 :  실제 접점 수에 국한

 - PLC     :  제한 없음 (단, 소프트웨어 용량에 의한 제한)



◎ 접점 및 코일 위치

 - 릴레이  : 임의 위치 가능

 - PLC      :  접점은 코일 다음에 위치 불가능

                (기타 접점위치에 대한 제한)
