[도면 보는 법] 도면 해독법 요약-7



오늘은 도면 해독법 일곱 번째 시간으로,

표면 거칠기에 대해서 알아보고자 합니다.



표면거칠기는 기계 부품을 가공하는 데에 있어서

필수적인 요소로써, 다양한 용도와 목적에 따라서 사용됩니다.



이러한 표면거칠기의 정의,

표면 거칠기를 어떻게 측정하고 사용하는지,

기호는 어떻게 지시하는지에 대해서

알아보겠습니다.



※ 표면거칠기(Surface Roughness)란?

 - 가공된 부품의 표면에 생기는 불규칙한 요철의 크기

 - 단어 그대로 가공된 표면의 거침의 정도를 생각하면 된다.



※ 표면거칠기의 측정?

 - 표면거칠기는 부품, 제품의 다양한 목적, 용도에 맞게 필요하다.



  1. 구동부 (움직이는 부위) - 피스톤, 축, 기어 등

  2. 측정의 기준이 되는 면

  3. 기밀(밀폐)을 요하는 부분 - 피스톤링, 밸브, 유압 실린더

  4. 절단용 날 (칼날, 면도날 등)

  5. 전기적 접촉 부위

  6. 내식성 요구 - 보호피막, 도장(페인트 등) 부분

  7. 단순 외관 향상 - 광택



★ Point -> 정밀도를 요구하거나, 접촉하여 움직이는 부위에 적용하는 등

                 다양한 목적에 따라서 적절하게 적용하여야 한다.



※ 표면거칠기 관련 규격

가. 국제규격에 관계된 용어: ISO 4287/1

Surface Roughness-Terminology-Part 1



나. 관련규격 : ISO 1302

Technical Drawings Method of Indicating surface Texture on Drawings.



다. 한국 공업규격 KS B 0161 표면 거칠기 측정

KS B 0501 촉침식 표면 거칠기 측정기

B 0506 광파 간섭식 표면 거칠기 측정기

B 0507 비교 표면 거칠기 표준편

B 0610 표면 파상도



라. 적용범위

 표면 거칠기 파라미터의 수치가 다음 범위 내에서 기계가공 된 제품의 표면 거칠기에 적용.

0.008μm < Ra < 400μm

0.025μm < Rz 와 Ry < 1600μm

0.002mm < S 와 Sm < 12.5 mm

표면거칠기 예시

★ Point ->

표면 거칠기는 위의 그림과 같이,

엔드밀등 여러 가공기를 통하여 가공을 하면 표면이 울퉁불퉁, 혹은 거칠게 남는다.

이를 공구를 바꾸어 가면서 여러번 가공 하는

황삭, 연삭, 정삭 등의 과정을 통하여 형상의 치수와 표면거칠기 치수를 제어 한다.



※ 표면거칠기 관련 용어

 ◈ 표면 거칠기(Surface Roughness)

  - 가공된 표면에 작은 간격으로 나타나는 미세한 굴곡

  - 가공방법이나 다듬질 방식에 따라 모양과 크기가 다름



 ◈ 파상도(Waviness)

  - 거칠기 간격보다 큰 간격으로 나타나는 표면의 굴곡

  - 원인 : 연삭 숫돌의 불평형, 이송나사의 불균일, 기계의 고정부 이완, 진동, 재료의 열처리 불균일 등



 ◈ 결(lay)

 - 가공방식에 따라 다르게 나타나는 표면의 전체적인 무늬

 - 촉침식 표면거칠기 측정기로 거칠기를 측정할 때, 스타일러스의 진행방향을 결정.

 - 특별한 지시가 없는 한 거칠기의 측정은 결에 대해 직각방향.



 ◈ 흠(flaw)

 - 비교적 불규칙하게 공작물에 나타나는 결함

 - 긁힘(scratch)}, 갈라진 틈(crack), 기공(blow hole) 등







※ 표면거칠기의 종류

◈ 중심선 평균거칠기 (Ra)

 - 거칠기 곡선에서, 기준 길이 전체에 걸쳐 평균선으로부터 벗어나는 모든 봉우리와 골짜기의 편차 평균값



◈ 최대높이 (Rmax)

 - 단면 곡선으로 가장 높은 봉우리에서 가장 깊은 골짜기까지의 수직 거리를 표면 거칠기로 사용



◈ 10점 평균거칠기(Rz)

 - 단면 곡선에서 가장 높은 봉우리 6개의 평균 높이와 가장 깊은 골짜기 5개의 평균 깊이 차를 표면 거칠기로 사용



※ 표면거칠기의 표준

중심선 평균 거칠기(Ra)		최대 높이(Rmax)		10점 평균 거칠기(Rz)
표준(μm)	컷오프(μm)	표준(μm)	기준(L)	표준(μm)	기준(L)
0.013 0.025 0.05 0.1 0.2 0.4 0.8 1.6 3.2 6.3 12.5	0.8	0.05 0.1 0.2 0.4 0.8	0.25	0.05 0.1 0.2 0.4 0.8	0.25
		1.6 3.2 6.3	0.8	1.6 3.2 6.3	0.8
		12.5 25	25	12.5 25	25
25 50 100	2.5	50 100	8	50 100	8
		200 400	25	200 400	25

★ Point -> 표면거칠기 값을 작게 할 수록, 가공비는 상승 된다! (적절한 표면거칠기 사용)



※ 다듬질 기호

다듬질 기호	표면 거칠기의 표준 수열
	중심선 평균 거칠기(Ra)	최대 높이(Rmax)	10점 평균 거칠기(Rz)
∽ (물결)	규정하지 않음
▽	25a	100S	100Z
▽▽	6.3a	25S	25Z
▽▽▽	1.6a	6.3S	6.3Z
▽▽▽▽	0.2a	0.8S	0.8Z



※ 표면거칠기 기호

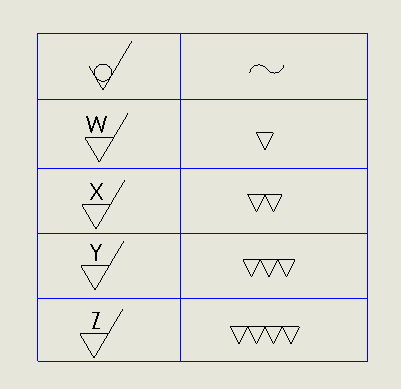

표면거칠기 기호

★ Point -> 다듬질 기호는 정삼각형의 갯수로 표시하며, 적을수록 거칠고, 많을수록 부드럽다.

★ Point -> 표면거칠기 기호는 W,X,Y,Z 로 표시하며, Z로 갈수록 부드럽다





상기 자료를 통해서

많은 도움이 되기를 바랍니다.
