[도면 보는 법] 도면 해독법 요약-6



안녕하세요.

오늘은 도면 해독법 중에서,

공차에 대한 것을 알려드리고자 합니다.



※ 공차란 ?

 - 도면에 지시된 치수에 대하여, 기능이나 성능에 지장을 주지 않는 범위를 지정하는 것



★Point -> 공차란, 이 치수부터 이 치수까지는 합격이다를 정하는 것



※ 공차의 종류

 - 치수공차 : 설계자의 의도에 따라 제품 가공을 위해 수치를 기입

 - 기하공차 : 물체의 형상(모양) 및 위치에 공차 기입, 정밀한 제품 생산 목적





 ◈ 관련 국가 표준 (출처 : 국가표준인증 통합정보시스템)

 - KS B ISO2768-2  :  일반 공차 ― 제2부: 개별 공차 지시가 없는 형체에 대한 기하공차

 - KS B ISO5459  :  제품의 형상 명세(GPS) ― 기하공차 표시 ― 기하공차를 위한 데이텀 및 데이텀 시스템





※ 기하공차 사용 이유

 - 치수만으로 도면에 정확한 내용을 나타내지 못함에 따른 불완전성 제거

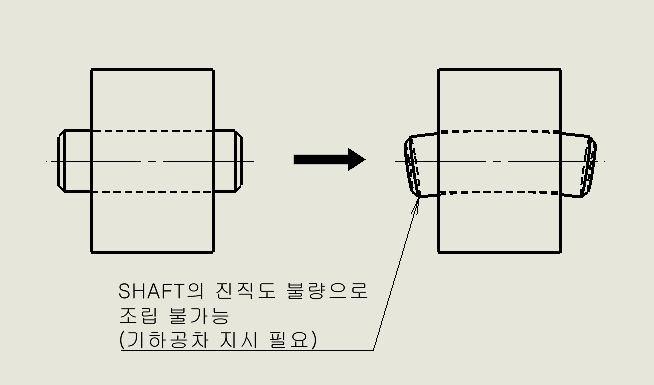

기하공차의 필요성

★Point -> 샤프트(봉)의 크기와 길이 외에, 모양에 대한 지시도 함께 필요

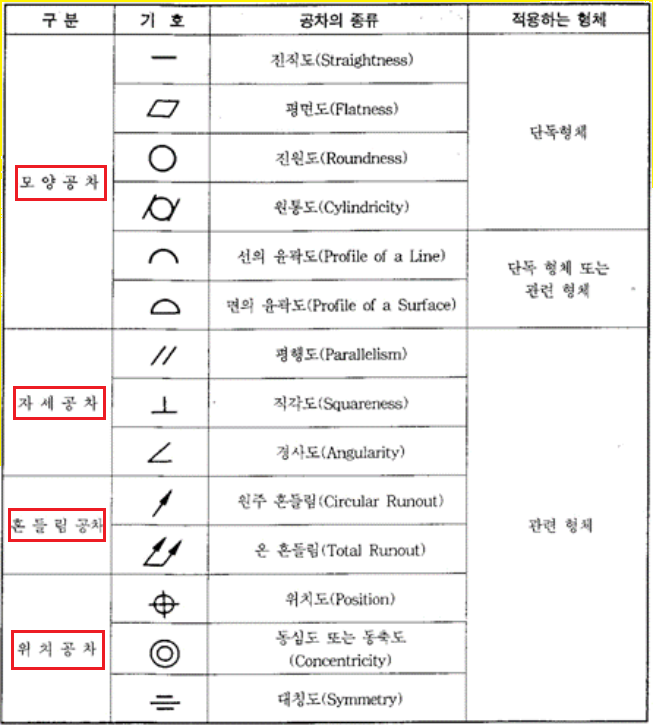

※ 기하공차의 종류

기하공차의 종류

★Point -> 기호와 개념을 익히자!

이러한 여러 기호공차 기호 중에서,

많이 개념적으로 헷갈려 할만 한 것들을

추가로 정리해 보았습니다.

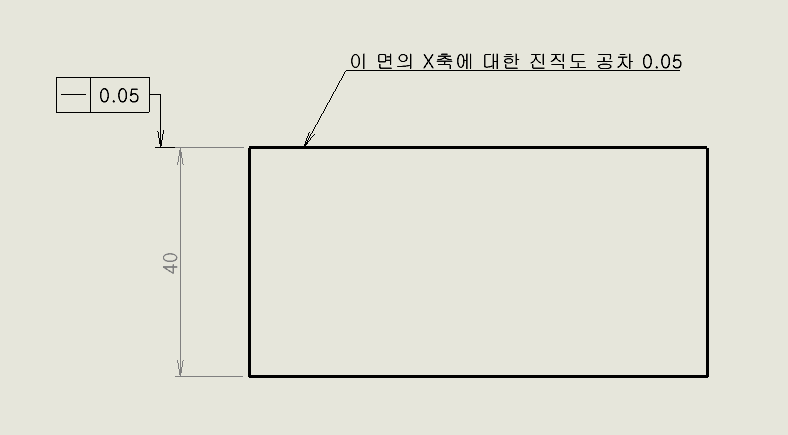

1. 진직도와 평면도

 - 아래의 그림을 보면 한눈에 들어 올 것입니다.

진직도는 한 방향으로의 굴곡허용범위를 지시하며,

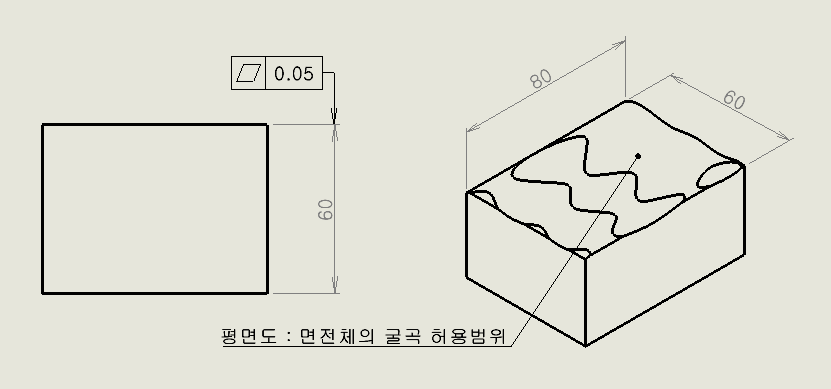

평면도는 면 전체의 굴곡허용범위를 지시합니다.

2. 진원도와 원통도

 - 이번 주제 또한 아래의 그림을 보면 한눈에 들어 올 것입니다.

진원도는 임의의 원주상의 일정위치를 회전시켜 허용하는 오차범위이며,

원통도는 이러한 원통 전체를 지시합니다.

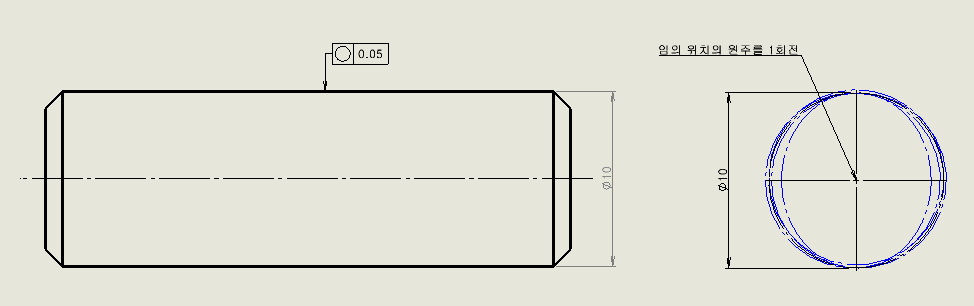

진원도

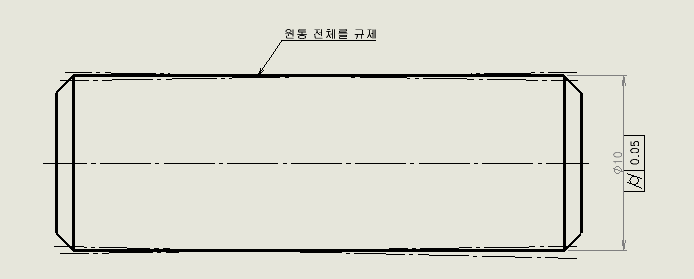

원통도



※ 데이텀(DATUM)이란?

 - 서로 관계되는 두 형체(Form) 중에서 기준이 되는 것

 - A면과 B면이 평행 할 때, 기준을 A면으로 하면, 데이텀은 A



※ 기하공차 지시 기입틀

 기하 공차를 지시할 때에, 기하공차에대한 표시사항은

직사각형의 공차 기입틀을 두획 or 그 이상으로 구분하여서

그 안에 기하공차의 종류에 대한 각각의 내용을 칸을 나누어 기입

 - 기호

 - 공차역 (Φ, R 등)

 - 공차수치

 - 규제조건에 대한 기호

 - 데이텀

 - 기입 순서 및 해석 순서 : 왼쪽에서 오른쪽

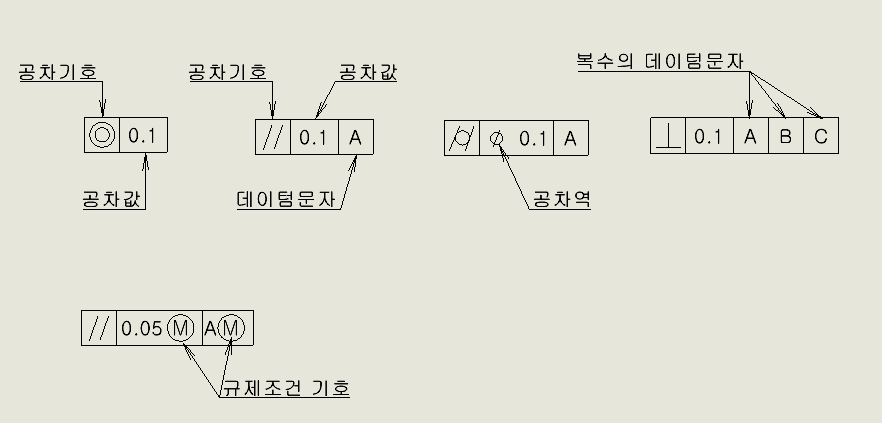

공차 기입틀 내용의 의미

위와 같이 기하공차의 종류와,

기하공차를 기입하는 방법에 대해서 알아 보았는데요,

기하공차는 기계 도면을 해독하는 것에 있어서

필수적인 요소로 사용 되기 때문에

반드시 그림과 그 의미를 명확하게 알고 있어야 합니다.



"아~ 이 면을 기준(데이텀)으로 이 면이 평행하고, 0.0Xmm 만큼이 공차로 규제되었구나"



반드시 이렇게 이해 할 수 있어야 합니다.



마지막으로 기하공차에 대한 예시와 함께,

해석 방법의 예시를 보여드리면서

이 글을 마무리 하겠습니다.

도움이 되시길 바랍니다.
