안녕하세요.

학교 또는 직장생활에 있어서,

기계도면이나 건축도면을 볼일이 생길 수 있는데요,

이럴 경우를 대비해서

누구나 도면을 해독 할 수 있도록

포스팅을 해볼까 합니다.



오늘 알려드릴 내용은

그 첫번째 시간으로

1. 도면의 종류

2. 도면의 크기

에 대해서 알려드리고자 합니다.



도면을 볼줄 알면 멋있다



 ※ 도면의 분류

 - 도면은 총 3가지 정도로 분류 할 수 있습니다.

  1. 사용 목적에 따른 분류

  2. 내용에 따른 분류

  3. 성격에 따른 분류



이 중, 오늘 알려드릴 내용은

내용에 따른 분류에 대해서 알려드리고자 합니다.



※ 내용에 따른 도면의 종류

도 면 종 류	상세 설명
조립도	설계품에 대한 전체적인 조립 상태를 나타내는 도면
부분 조립도	복잡한 설계품의 일부분을 나누어 조립도를 표현하는 도면
부품도	각 부품을 상세히 표현한 도면
상세도	필요한 부분을 상세히 표시한 도면
전개도	판금 등 구조물을 펼친 그림
공정도	제조 과정에서, 공정마다 처리해야 하는 방법을 표현한 도면
스케치도	프리핸드로 작업한 도면

★Point -> 도면의 이름안에 표현하고자 하는 내용이 보인다!

도면의 이름에서도 알 수 있듯이,

비교적 쉽게 이해할수 있습니다.



설계하는 과정에서 다루는 도면들을

큰 개념 ~ 작은 개념으로 나누자면



도면을 기반으로

어떠한 기계를 설제 가공하고, 조립하기 위해

점점 더 자세한 표현이 필요하고,

이에 따라서 분류 되어 있다!



라고 이해하시면 도움이 될것입니다.



▣ 순서 : 조립도 - 부분 조립도 - 부품도 - 상세도





 ※ 도면의 크기

  ▣ 용지의 크기

    1. 가공 재단 허용차는  2mm.

    2. 너비와 길이의 비는 1 : √2(약 1.4) 이고, A0의 넓이는 약 1㎡, B0의 넓이는 약 1.5㎡이다.

도면의 용지의 크기

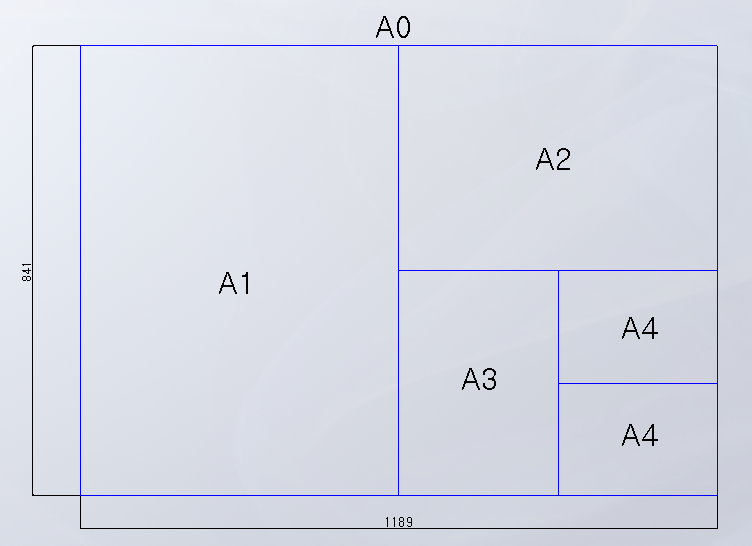

용지의 크기 한눈에 보기

★Point -> 용지의 크기는 호칭에 따라서 2배씩 커진다!



 ※ 도면 크기에 대한 주의 사항

 - 도면은 길이 방향을 좌우로 놓고 작성

 - A4이하의 작은 도면은 길이 방향을 세로로 사용 가능

 - 큰 도면은 접을 때, A4의 크기로 접는 것을 원칙

 - 도면 우측 하단부에 표제란(ex. 회사상호, 설계자 등)이 보이도록 접는다

 - 원도는 절대로 접지 않음

 - 원도는 말아서 보관할 경우, 안지름이 40mm이상 되게 보관

   (구김은 없어야하며 접합부를 보존)





 ※ 도면의 윤곽선

 - 도면이 그려지는 공간(담아 넣는 내용)의 경계를 명확히 표시

 - 도면이 작성되는 공간의 가장자리 선

 - 윤곽선은 용지의 가장자리에서 생기는 손상으로 기재사항을 훼손하지 않도록 하기 위함

도면 윤곽선 기준





이상으로 도면 해독법 중에서

가장 기초가 되는

도면의 크기와, 도면 용지의 크기에 대해서

알아보았습니다.



다음 포스팅에는

도면에 사용되는 선의 종류와 굵기에 대해서

정리한 내용으로 돌아오겠습니다.

감사합니다.
